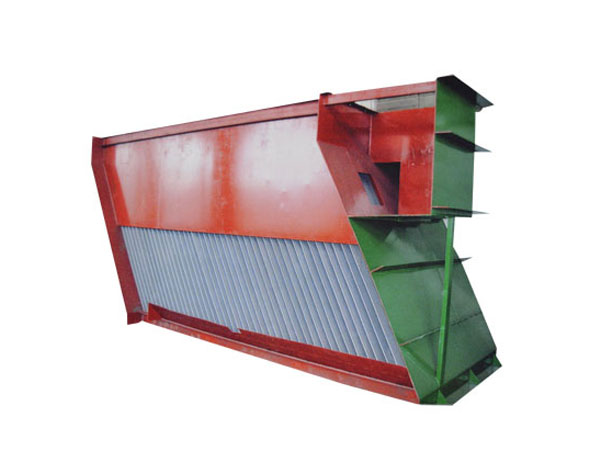

NXB斜板濃密機

概述

斜板濃縮機的外殼由薄鋼板制成，其上部呈斜方形，內裝平行排列的傾斜板；下部底面為錐形，用于收集沉淀物。工作時礦漿經過窄槽沿整個箱體的寬度進到傾斜板中間，然后向上流過傾斜板。澄清液由上部溢流槽排出，沉淀物自傾斜板堆積下來向下滑動，堆積到下部角錐形箱體內。再從底部的排礦管排出。傾斜板濃縮機的工作原理和傳統的濃縮機一樣，都是利用重力沉降原理把礦漿中的固體顆粒分離出來，但其沉降作用是發生在各傾斜板之間的空腔內，傾斜板之間的間距很小，流體易構成層流，且固體顆粒只需沉降很小的距離可以落到板上，然后沿傾斜板下滑，所以其有效沉降面積為設備原有面積的十倍。

工作原理與結構特點

（1）斜板濃縮通道的集成模式。每個沉降通道具有相同的進料、分級濃縮、排砂和溢流功能，結構尺寸相同，保證各分級濃縮通道作業的穩定性和同一性。

（2）斜板組模塊化。由相同的斜板組模塊進行組合與集成，形成所需要的設備總沉降面積，能簡單實現設備的大型化。

（3）采用耐磨損、抗靜電能力強的PVC材料為基料加工的斜板，具有表面光滑疏水、抗靜電、耐磨損的特殊效果，細泥物料不易在斜板板面粘接和堆積。

（4）可以根據礦漿的性質差異和分級粒度大小的不同，進行斜板通道的變形設計，使設備發揮最佳效能。

（5）濃縮過程在各個獨立的斜板通道內分別完成，細粒溢流或清水從各通道溢流橫向孔直接排出，縮短了溢流排出路徑，有效解決溢流排出過程的細粒短路和循環問題，保證設備獲得較高的濃縮效率。

（7）為避免可能出現的底流排放管道和閥門的堵塞，設備采用了環形鏈板式刮泥裝置。該裝置分為間歇式和連續式兩種工作形式，可提供高效穩定的底流濃度，減少和避免閥門及管道的堵塞和磨損，達到最好的使用效果。

（8）能根據用戶的需要實現高濃度底流強制排礦。

（9）設備既可用于濃縮與回水，也可用于分級與脫泥，添加絮凝劑對礦漿預處理，還可作為高效濃密機使用。

（10）設備占地小，動力消耗少，使用、維護成本低。

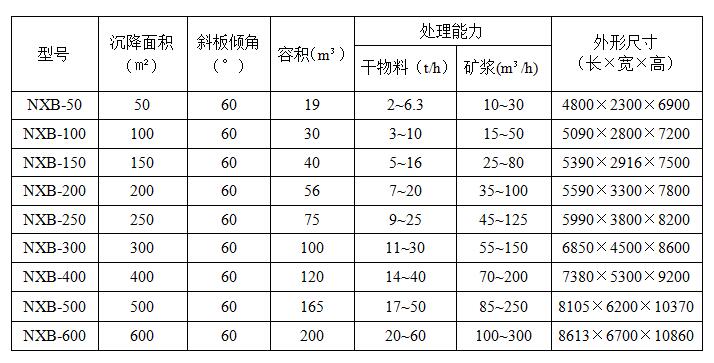

技術參數：
